XP 医疗电源 SHP650PS28-EF 作为医疗设备专用供电装置，输入异常（如无输入、输入电压波动、输入跳闸）会直接影响医疗设备运行安全，需遵循 “医疗设备维修规范”，以 “安全优先、精准排查” 为原则，从输入回路、保护元件、核心模块逐步检修，确保维修后符合医疗电气安全标准。
-

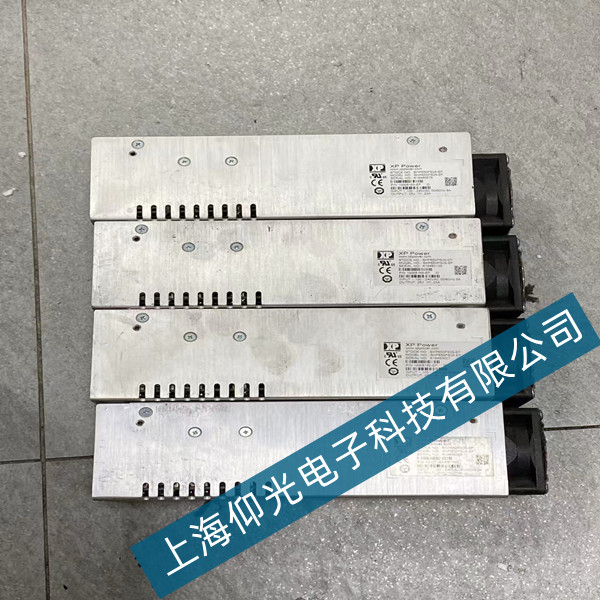

XP 医疗电源 SHP650PS28-EF 输入异常故障维修方法
XP 医疗电源 SHP650PS28-EF 作为医疗设备专用供电装置，输入异常（如无输入、输入电压波动、输入跳闸）会直接影响医疗设备运行安全，需遵循 “医疗设备维修规范”，以 “安全优先、精准排查” 为原则，从输入回路、保护元件、核心模块逐步检修，确保维修后符合医疗电气安全标准。
一、维修前安全防护与故障初步判定
医疗电源维修需严格规避触电、设备损坏风险，同时初步定位故障范围：
安全防护准备：
断开电源输入总开关及医疗设备总电源，拔掉电源插头，确保完全断电（医疗电源内部电容容量较大，建议断电后等待 15-20 分钟，用万用表直流电压档测量电容两端，确认残留电压＜10V 后方可操作）；
佩戴医用级绝缘手套（耐压≥1000V）、防冲击护目镜，使用经校准的医疗设备专用万用表（精度等级≥0.5 级）、绝缘螺丝刀，工作台铺设防静电绝缘垫，避免静电损坏敏感元件；
准备同型号备用元件（如熔断器、压敏电阻、整流桥），并确认元件符合医疗安全认证（如 UL、CE 医疗认证），禁止使用非医疗级元件替代。
故障初步判定：
外观与现象观察：查看电源外壳是否有烧焦痕迹、漏液，通电时观察是否有跳闸、异响（如 “滋滋” 放电声）；若接通电源后医疗设备无反应，且电源指示灯不亮，初步判定输入回路异常；
输入电压检测：用万用表交流电压档测量电源输入插座电压，确认是否符合设备额定输入范围（SHP650PS28-EF 通常为 AC 100-240V 50/60Hz），若电压＜90V 或＞260V，需先检修供电线路；若输入电压正常，判定电源内部输入回路故障。
二、输入回路核心部件排查与检修
SHP650PS28-EF 输入异常多源于输入保护元件、整流滤波电路故障，需按电路顺序逐一检测：
输入保护元件检修：
熔断器检测：打开电源外壳，找到输入回路的医疗级熔断器（通常标注 “F1”，规格多为 3A/250V，带温度保护功能），观察熔断器是否熔断（玻璃外壳可直接观察熔丝，陶瓷外壳需用万用表电阻档测量，正常应为 0Ω，熔断则为无穷大）。若熔断器熔断，需先排查后级故障（避免直接更换导致再次熔断），重点检查压敏电阻、整流桥；
压敏电阻检测：输入端子旁的压敏电阻（如 14D471K）用于防雷击、过压保护，若压敏电阻表面碳化、开裂，或用万用表电阻档测量电阻趋近于 0Ω，说明其击穿短路，需更换同型号医疗级压敏电阻（注意电压参数匹配，如 471K 对应额定电压 470V）。
整流滤波电路检修：
整流桥检测：输入回路的整流桥（通常为 4 个医疗级二极管组成的桥式整流模块）是将交流电转为直流电的核心部件。用万用表二极管档，红表笔接整流桥输出正极，黑表笔分别接输入交流端子，正常时正向导通（压降 0.5-0.7V）、反向截止；若正反均导通或电阻＜10Ω，说明二极管击穿，需更换同型号医疗级整流桥（更换时注意引脚极性，避免接反导致短路）；
滤波电容检测：输入侧的大容量电解电容（如 470μF/400V 医疗级电容）负责滤波稳压，若电容出现鼓包、漏液、顶部防爆纹开裂，直接判定为失效；用万用表电阻档测量电容两端，正常时电阻从 0Ω 逐渐上升至数百 kΩ（充电过程），若电阻始终为 0Ω 或＜100Ω，说明电容击穿，需更换同规格医疗级电容（注意容量、耐压值一致，且需符合医疗设备漏电流标准）。
输入 EMC 滤波电路检修：
医疗电源需通过 EMC 电磁兼容认证，输入侧的共模电感、安规电容故障会导致输入异常。检查共模电感绕组是否松动、烧毁（正常绕组电阻应为几欧，烧毁则为无穷大）；安规电容（如 X 电容、Y 电容）若出现漏液、击穿，用万用表测量电阻，正常应为无穷大，若电阻＜1MΩ，需更换符合医疗安规的电容（X 电容容量≤0.1μF，Y 电容容量≤0.047μF）。
三、输入模块与控制电路检修
若输入保护、整流滤波电路正常，需排查输入模块与控制电路：
输入电压检测模块检修：
SHP650PS28-EF 配备输入电压检测芯片（如 TL431），用于监测输入电压是否在安全范围。用万用表测量检测芯片输入引脚电压，若不符合芯片额定输入（如 2.5V 基准电压），检查芯片供电电阻是否烧毁（正常电阻值参照电路图纸）；若芯片输出引脚无信号，判定芯片故障，需更换同型号医疗级检测芯片；
电压采样电阻检测：输入端子旁的采样电阻（通常为 1kΩ/1W 金属膜电阻）若烧毁，会导致检测模块无法获取输入电压信号。用万用表测量电阻值，若与标称值偏差＞10%，需更换同精度电阻。
控制电路连接检修：
检查输入模块与主板的连接排线是否松动、氧化，用无水酒精清洁排线接口，重新插拔并紧固；观察 PCB 板上输入回路的焊点是否虚焊、脱焊（尤其整流桥、熔断器引脚），若存在虚焊，用热风枪（温度 320-350℃）重新焊接，避免焊点短路。
