MKS射频电源无射频输出故障维修
发布时间：12/27/2025
发布者：YX

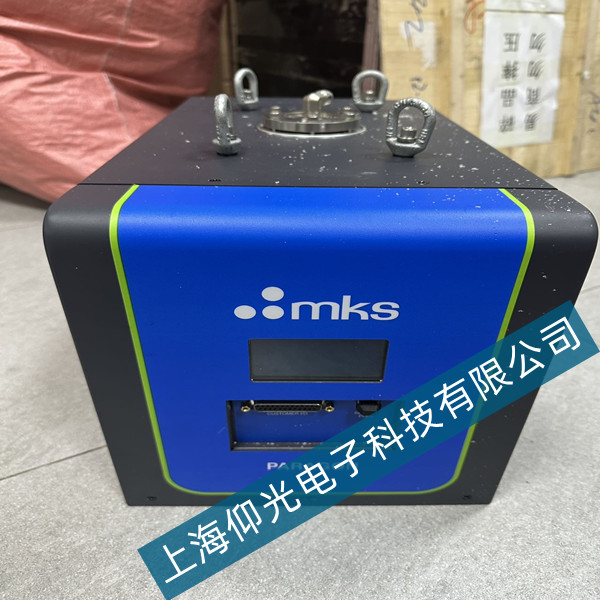

MKS射频电源是半导体、光伏等行业等离子体工艺核心设备，主流型号涵盖13.56MHz标准频段，无射频输出是其高频故障之一，主要表现为设备开机正常、无故障报警，但负载端无射频信号输出，直接导致等离子体工艺中断。核心诱因集中在联锁信号异常、射频驱动板故障、功率管击穿、匹配网络故障、射频传输链路破损及谐振腔部件损坏。维修需遵循“先安全防护、先外部后内部、先联锁后核心、先低压后高压”原则，全程做好防静电、防高压电弧防护，射频部件严禁徒手触碰，备件更换需匹配原厂规格参数，保障维修安全与设备运行稳定性。
-
MKS射频电源无射频输出故障维修
MKS射频电源是半导体、光伏等行业等离子体工艺核心设备，主流型号涵盖13.56MHz标准频段，无射频输出是其高频故障之一，主要表现为设备开机正常、无故障报警，但负载端无射频信号输出，直接导致等离子体工艺中断。核心诱因集中在联锁信号异常、射频驱动板故障、功率管击穿、匹配网络故障、射频传输链路破损及谐振腔部件损坏。维修需遵循“先安全防护、先外部后内部、先联锁后核心、先低压后高压”原则，全程做好防静电、防高压电弧防护，射频部件严禁徒手触碰，备件更换需匹配原厂规格参数，保障维修安全与设备运行稳定性。
一、前置安全准备与针对性基础排查（优先排除简易故障）
1. 安全防护操作：断开射频电源总电源及与工艺腔、匹配器的负载连接，悬挂“断电检修”警示标识，等待内部高压电容充分放电（至少10分钟）；佩戴绝缘手套、防静电手环及高压防护镜，检查设备接地是否可靠（接地电阻≤4Ω），避免高压触电与静电损坏核心元件。清理设备周边杂物，确保散热通道无遮挡，操作空间充足，为后续检修创造安全环境。
2. 供电与线路针对性排查：用万用表测量三相输入电压（通常为380VAC），确认电压在额定范围±10%内，波动过大需加装三相稳压器，避免供电不稳导致射频输出异常；检查输入电源线、接线端子及射频驱动板供电线路有无松动、氧化或破损，对氧化端子用无水乙醇清洁，破损线路及时更换，重新紧固所有供电连接点。排查机内主保险丝及驱动板保险丝，若熔断记录熔断状态，更换同规格快熔型保险丝，复测仍熔断则判定内部短路故障，重点排查射频驱动板与功率管回路。
3. 联锁与负载核心排查（无输出高频诱因）：MKS射频电源具备严格的联锁保护机制，真空联锁、门联锁等信号异常会直接禁止射频输出。检查联锁装置（如真空压力开关、工艺腔门开关）状态，确认真空度达标、腔门关闭到位，联锁信号有效触发，急停按钮已复位。重点检查射频输出链路：射频输出电缆及N型接头有无破损、松动或氧化，用专用工具紧固接头，更换破损的射频电缆；排查匹配器状态，确认匹配器无油污、烧损痕迹，调节旋钮无卡滞，断开匹配器与电源连接，后续单独测试匹配器性能。
4. 基础状态与故障代码排查：通电后观察电源面板指示灯、风扇运转状态，确认电源就绪灯、系统运行灯正常亮起，无故障报警提示；若指示灯异常，优先排查低压供电回路。通过面板按键查询故障代码，若存在“联锁异常”“驱动故障”等代码，直接针对性排查对应回路；无故障代码则通过面板尝试输出小功率射频信号，初步判断故障是否在射频生成或传输环节。
二、无射频输出核心故障定位与分级维修
1. 联锁信号异常维修（最易排查故障）：若排查发现联锁信号未有效触发，先检查真空压力开关，确认真空度达到工艺阈值，若压力传感器失效，更换同型号传感器并重新校准；检查工艺腔门开关，清理开关触点氧化层，调整开关安装位置，确保腔门关闭后开关可靠闭合。对联锁线路进行通断测试，更换破损的联锁线缆，重新紧固接线端子。修复后重启电源，确认联锁报警解除，电源进入就绪状态。
2. 射频驱动板故障维修（核心故障之一）：断开电源后拆卸射频驱动板，直观检查板上驱动芯片（如IR2110）、滤波电容、电阻有无鼓包、烧损、变色现象。用万用表测量驱动芯片引脚电压，若输入电压正常但无输出，判定芯片失效，更换同型号驱动芯片；检查驱动板供电电路，稳压芯片输出电压异常则更换芯片，补焊虚焊焊点。若驱动板存在大面积烧损、碳化，无法通过更换元件修复，需直接更换原厂射频驱动板，更换后核对线路连接无误，确保驱动信号正常输出。
3. 射频功率管击穿维修（高频核心故障）：射频功率管（常用MOSFET或IGBT）是射频生成核心部件，击穿后会导致无射频输出。用万用表测量功率管集电极与发射极、栅极与发射极之间的电阻，若电阻趋近于零，判定功率管击穿。更换同型号原厂功率管，更换前检查驱动电路有无异常，避免因驱动故障导致新功率管再次损坏；紧固功率管散热片，涂抹导热硅脂保证散热良好，防止功率管过热失效。
4. 匹配网络与传输链路故障维修：若驱动板、功率管正常，需重点排查匹配网络与传输链路。清洁匹配器内部可调电容、电感触点，消除接触不良导致的信号阻断，对卡滞的调节旋钮进行润滑或更换；将匹配器接入标准负载，用网络分析仪进行阻抗匹配校准，确保匹配后反射功率≤5%。检查射频谐振腔、耦合电容，若电容破损、谐振腔内部积碳，更换原厂配件并清洁腔体；重新连接射频输出电缆，确保N型接头紧固密封，无信号泄漏。
5. 射频激励与控制信号故障维修：用示波器测量射频激励信号输出，若无激励信号则排查主控板与驱动板之间的控制线路，更换破损的控制线，紧固接线端子。检查主控板上的射频控制芯片、信号发生器，测量芯片引脚信号，异常则更换对应元件；若主控板输出的控制信号异常，重新校准设备参数，恢复出厂设置后重新配置，确保激励信号正常触发射频生成回路。
