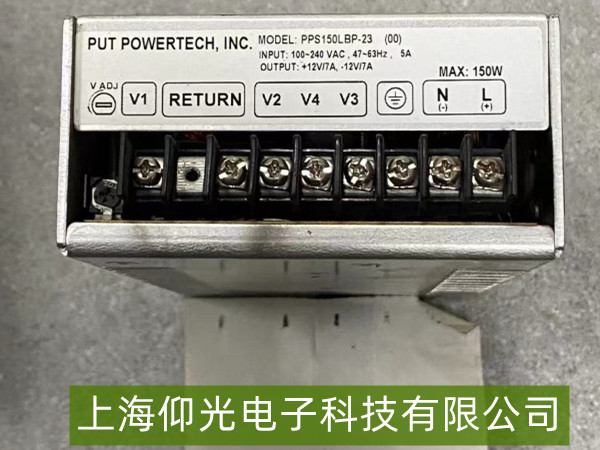

PUT开关电源PPS150LP-23双路电压偏差大故障的维修指南
一、故障现象与可能原因
PUT PPS150LP-23双路开关电源在使用中，两路输出电压偏差显著（如标称±12V，实测一路+12V、另一路+10V或+14V），超出正常允许范围（通常双路偏差应≤±1%-2%）。常见诱因包括：
反馈回路独立异常：双路输出通常各自有反馈电路（如光耦+TL431），若某路反馈元件（光耦、分压电阻、基准源）损坏，会导致该路电压调节失效。
分压电阻偏差：每路输出通过分压电阻采样电压并反馈至控制IC，若某路分压电阻（如R1/R2）阻值漂移（老化、虚焊或损坏），采样值失真，控制IC无法准确调节。
变压器绕组或整流差异：双路输出依赖变压器不同绕组供电，若绕组匝数比偏差、整流二极管（如肖特基管）性能不一致（如正向压降差异大），会导致输出电压天然不平衡。
负载分配不均：若两路负载阻抗差异极大（如一路带重载、一路空载），轻载路可能因纹波或调节滞后出现电压偏移。
二、基础排查步骤
断电与安全处理
关闭电源输入（AC 220V/110V），等待内部高压电容放电（约5-10分钟），用万用表确认无残余电压后再操作。
测量空载电压
断开双路所有负载，用万用表直流档测量两路输出端实际电压（如标称+12V/+5V，分别测两路）。若空载时偏差已大（如+12V与+14V），说明故障在电源内部；若空载正常但带载后偏差增大，则可能与负载特性相关。
三、深入维修方法
检查反馈电路
双路反馈电路通常独立（参考电源PCB布局），重点检测：
分压电阻：找到每路输出至控制IC的反馈采样电阻（常见为贴片电阻，标注如“1k/2k”），用万用表测阻值是否与标称值一致（偏差＞5%需更换），并检查焊点是否虚焊。
光耦与TL431：反馈信号通过光耦传递至控制IC，检测光耦输入侧（初级）是否有微小压降（正常导通时约1-1.5V），输出侧（次级）是否连通；TL431基准极（Ref）与阴极（K）间电压应为2.5V（标称值），偏差大则更换。
验证变压器与整流元件
若反馈电路正常，检查双路对应的变压器绕组（用万用表测绕组电阻，差异过大可能匝数异常），以及整流二极管（如肖特基二极管）的正向压降（正常约0.3-0.5V，若某路压降明显偏高，如＞0.7V，说明二极管性能下降，需更换）。
负载影响测试
若空载正常但带载偏差大，尝试调整两路负载阻抗（如并联电阻使负载接近），观察电压是否趋于平衡——若偏差减小，需优化负载设计（避免单路过轻或过重）。
