TDK-Lambda 电源模块 K40118A 上电无响应故障维修
TDK-Lambda 电源模块 K40118A 上电无响应故障维修

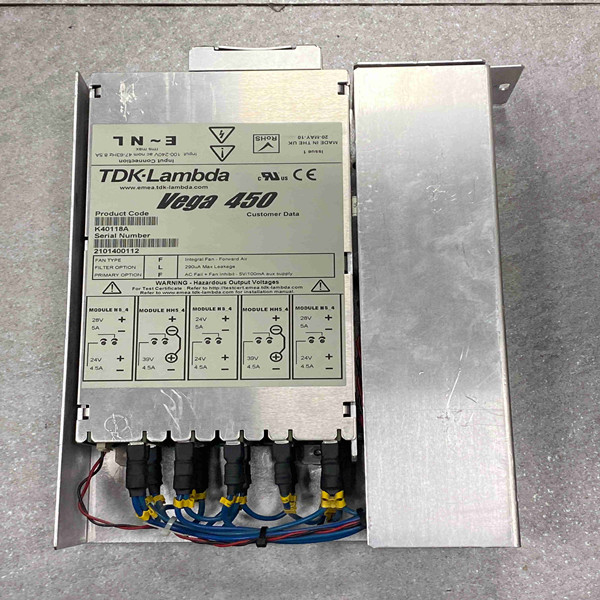

设备型号：TDK-Lambda 电源模块 K40118A
故障现象：接通额定输入电源后，模块无任何启动响应，指示灯不亮，输出端无电压 / 电流输出；更换输入电源线、调整输入电压范围后故障依旧，排除外部供电基础问题。
一、故障原因分析
输入侧保护元件失效
输入熔断器因瞬时过流、电压浪涌熔断，切断主供电回路；输入整流桥击穿短路，导致交流输入无法转换为直流，模块无法建立工作电压。
启动电路故障
启动电阻开路、启动电容容量衰减或击穿，无法为 PWM 控制芯片提供启动电压；控制芯片（如 UC3842 系列）损坏，无法输出驱动信号触发功率开关管工作。
功率转换单元异常
功率开关管（MOSFET/IGBT）击穿，造成电源回路短路；高频变压器绕组断路 / 短路，能量无法传递至输出侧；输出整流二极管损坏，无法完成直流转换。
辅助电源与保护锁定
辅助电源模块故障，无法为控制电路提供稳定供电；模块因过温、过载触发保护机制且未自动复位，处于锁定状态。
二、检测与维修操作步骤
输入侧元件检测与更换
断电后拆卸模块外壳，定位输入熔断器，用万用表测量通断状态，若熔断则更换同规格（电流、电压匹配）熔断器；检测输入整流桥，若桥臂击穿则更换全新整流桥，焊接后做好绝缘处理。
启动电路检修
测量启动电阻阻值，若阻值无穷大则更换同阻值功率电阻；检测启动电容容量，与标称值对比，偏差超过 20% 时更换；测试 PWM 控制芯片供电引脚电压，若无电压输入且启动元件正常，判定芯片损坏并更换。
功率单元故障排查
用万用表二极管档检测功率开关管，若正反均导通则判定击穿，更换同型号开关管；检查高频变压器外观，无烧焦痕迹后测量绕组阻值，断路 / 短路时更换变压器；检测输出整流二极管，损坏则更换肖特基二极管。
辅助电源修复与保护复位
测量辅助电源输出电压（通常为 5V/12V），若电压异常则检修辅助电源板，更换损坏的滤波电容、稳压芯片；短接保护电路复位引脚，清除锁定状态，通电后观察模块是否启动。
整机测试
完成维修后，接入可调交流电源，设置为模块额定输入电压，空载通电测试；观察指示灯是否正常亮起，测量输出端电压是否符合额定值；接入匹配负载，连续运行 30 分钟，监测输出电压波动≤±1%，无过热、异响现象。
